AIシリーズ
音響画像カメラ
| 製品特長 | 製品仕様 |
加圧空気の漏れや部分放電を検出するためのプロフェッショナル製品です。

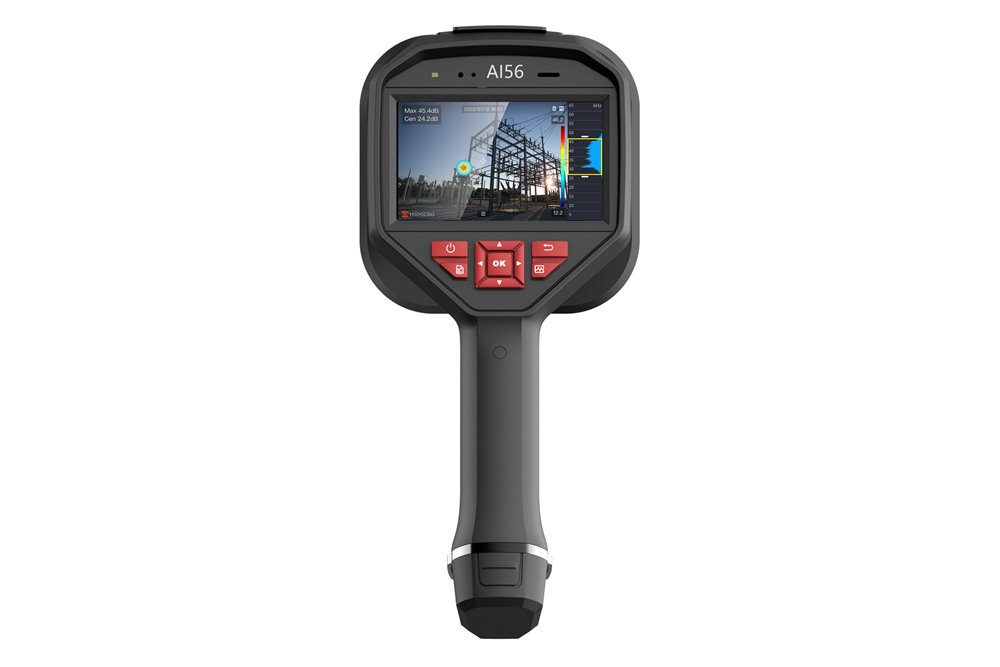

AI56

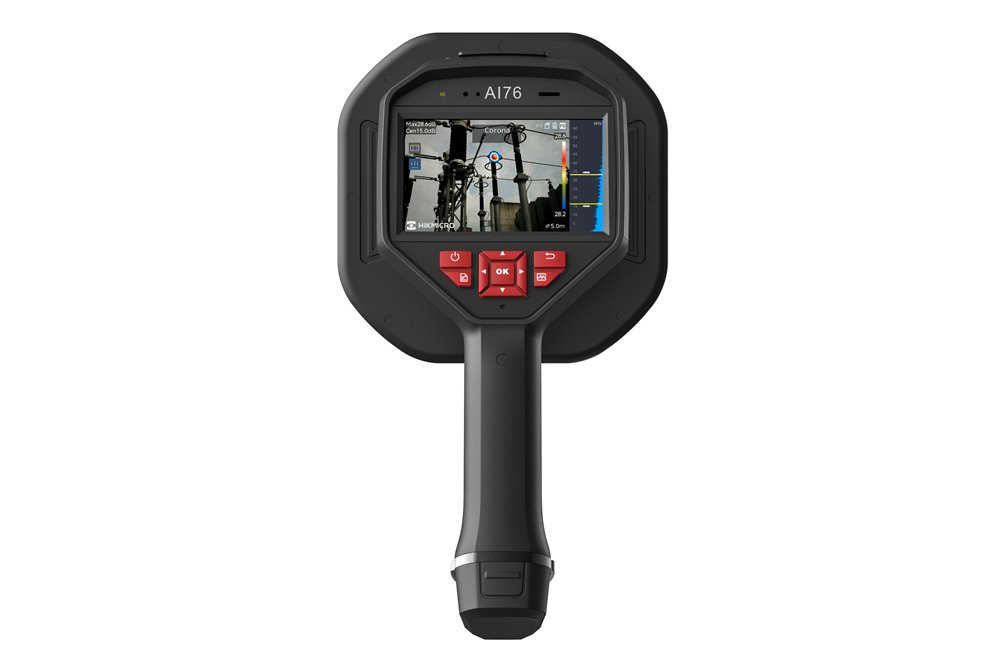

AI76
HIKMICRO AI56 /AI76 音響画像カメラは、加圧空気の漏れや部分放電を検出するためのプロフェッショナル製品です。
64 個または 136 個の低ノイズ MEMS マイクロフォンと、0～96kHz で調整可能な帯域幅により、工業環境での加圧空気漏れや電気系統における部分放電の検出を簡単かつ効果的に行うことができます。
この軽量で使いやすいツールを採用することで、潜在的な安全リスクを発見し、トラブルシューティングを最小限に抑えることができ、ひいては機器の故障やダウンタイムにかかる余分なコストを削減することができます。
■低ノイズ MEMS マイクロフォンと帯域幅調整機能
HIKMICRO AI シリーズは、低ノイズ MEMS マイクロフォンと調整可能な帯域幅（0 kHz～96 kHz）により、ガス漏れや高電圧システムからの部分放電を即座に検出でき、検査を簡単で効果的なものにします。

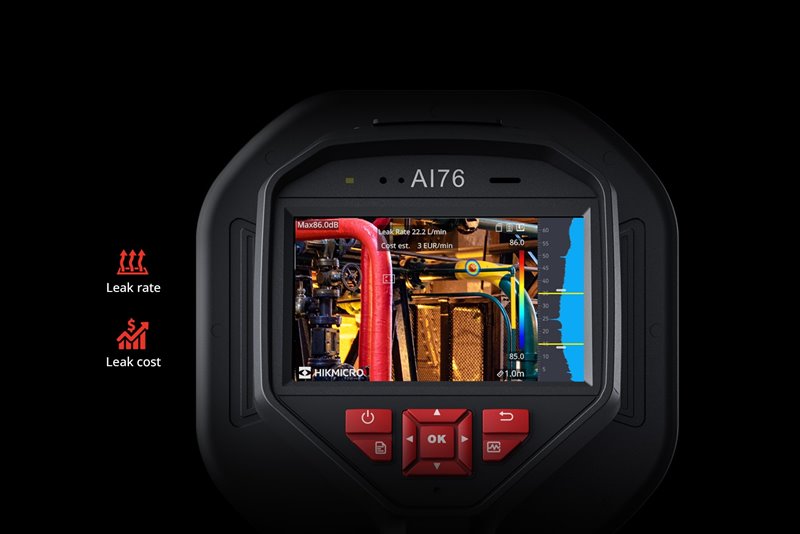

■リークデータをリアルタイムに表示
HIKMICRO AI シリーズは、エア漏れを検知できるだけでなく、推定リーク率、リークコストをリアルタイムで表示します。また、AI シリーズは騒音をフィルタリングして分離することができ、騒音環境下でも 4.3 型大型 LCD タッチスクリーン上に音を「見える化」することができます。

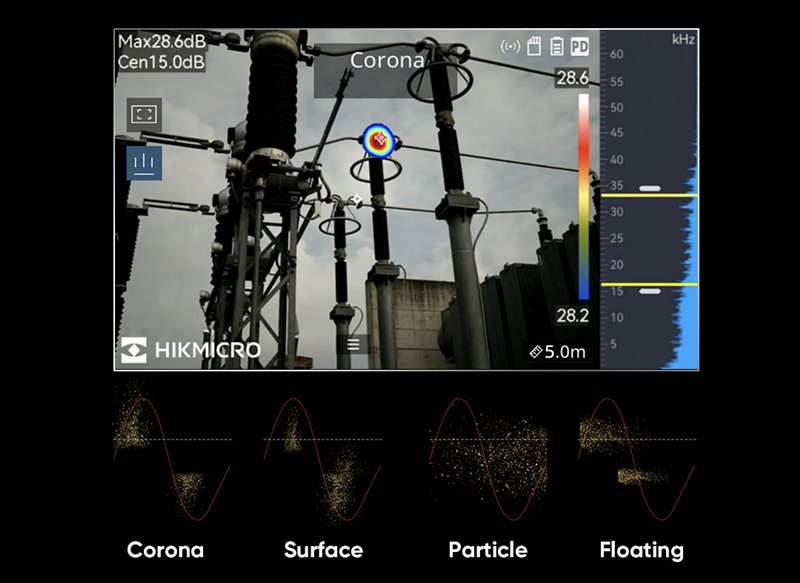

■スマート部分放電検出
部分放電モードにすると、機器の故障につながる高電圧システムのコロナ 放電、浮遊放電、表面放電、粒子放電を識別することができます。これは即 座に画面に表示され、報告書作成用に保存できます。

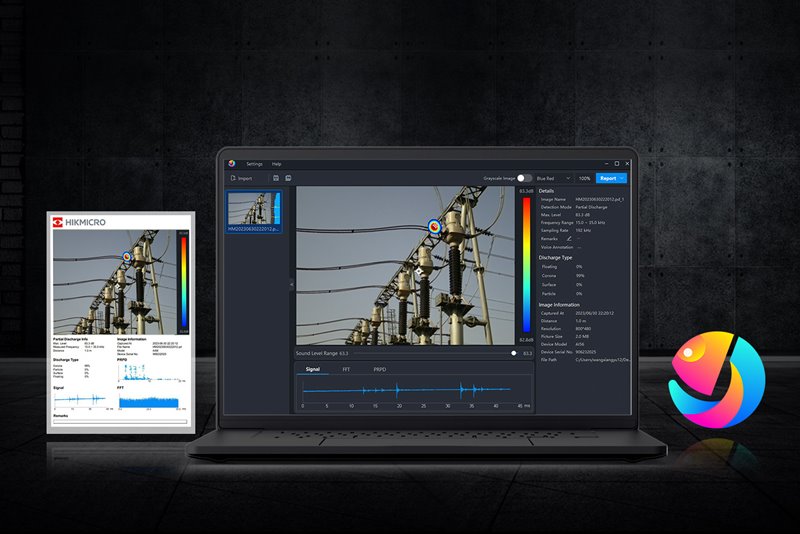

■「Analyzer Accoustic (アナライザー・アコースティック)」
PC用アプリケーションソフト「Analyzer Acoustic (アナライ ザー・アコースティック)」は無料で提供されており、追加費 用やサブスクリプション費用はかかりません。カメラから画像を取り込むだけで、問題の定量化、測定現場の画像の分析、懸念領域の強調表示、修理・現場監査・エネルギーリベートプログラムなどのための報告書作成が可能です。
■交換式バッテリーシステム
交換式リチウムイオンバッテリー3個と、デュアルベイの充電器が付属し、AI56 で最大10時間、AI76で最大6時間の連続使用が可能です。 長時間の検査でも安心して作業できます。

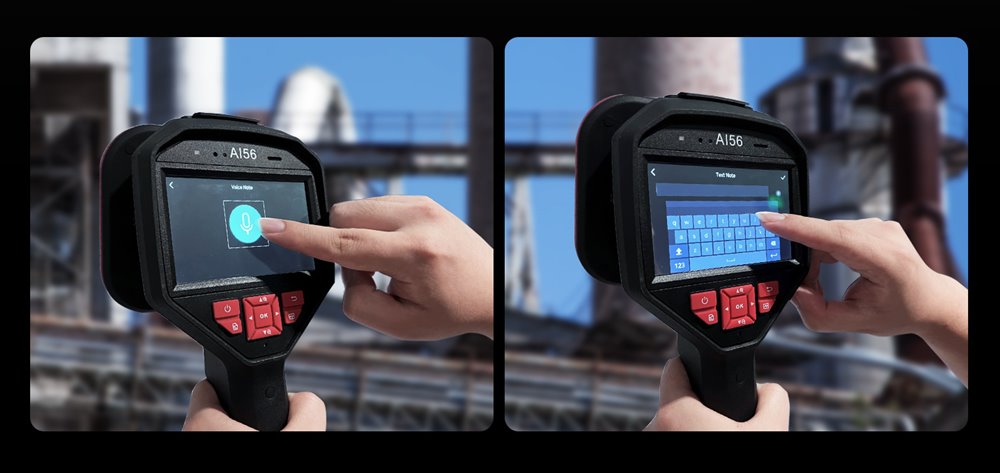

■音声またはテキストによる注釈
音声だけでなく、画像にテキストで注釈を付けることで、検査効率と生産性を向上させることができます。

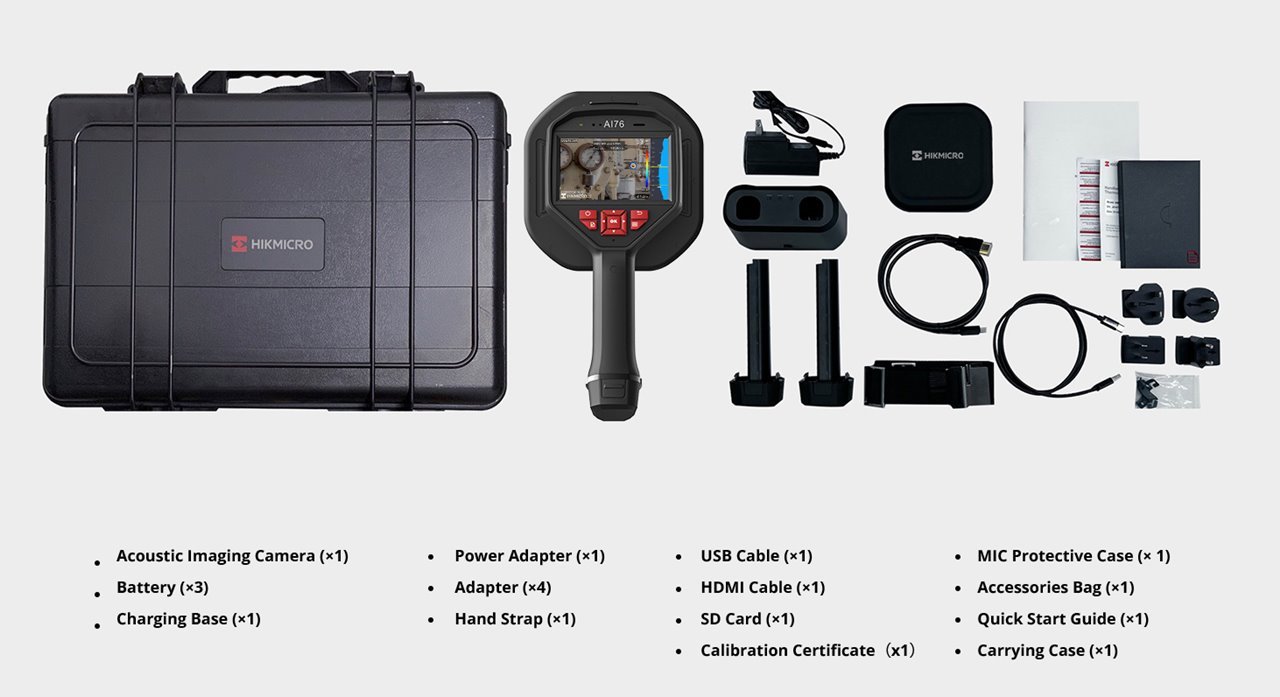

同梱品

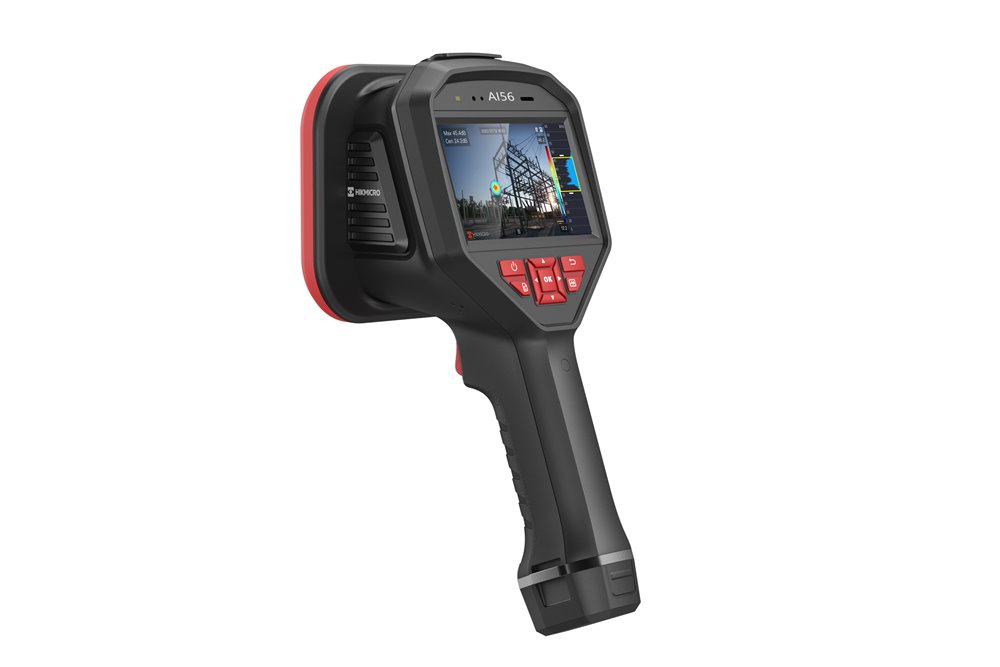

HIKMICRO AI56
型番：HIK-AI56JAN：4541607411630
| 音響カメラ | ||
| マイクロフォン数 | ： | 64 |
| 音響画像画素数 | ： | 800×480 |
| 帯域幅 | ： | 0～96kHz、調整範囲での MEMS サンプリング周波数：192kHz |
| 測定距離 | ： | 0.3～150m |
| 音響画像パレット | ： | 白黒、黒白、レインボー、フュージョン、アイアンボー、レッドブラック、レイン、ブルーレッド |
| カメラ画角 | ： | 50.2×35.4℃ |
| 音響インテンシティ表示 | ： | ピークポイント |
| 音響画像フレームレート | ： | 25fps |
| ダイナミックレンジ | ： | 下限：<-15dB、上限：>120dB |
| リーク率 | ： | >0.008l/分 @6bar 0.5m >0.013l/分 @5bar 1m |
| 放電検出 | ： | 自動検出 50/60Hz |
| 放電の種類 | ： | コロナ放電、粒子放電、浮遊放電、表面放電 |
| イメージディスプレイ | ||
| ディスプレイ | ： | 800×480、4.3 型 LCD タッチスクリーン |
| 画面の明るさ | ： | 手動/自動 |
| デジタルズーム | ： | 1.0～16.0 倍連続可変 |
| データストレージと通信 | ||
| ストレージメディア | ： | 着脱式 64GB SD カード |
| 画像ストレージ容量 | ： | 約20,000枚 |
| 注釈 | ： | ボイスノート：最大60秒 テキストノート：最大255文字 |
| ビデオストレージ容量 | ： | 60時間 |
| ビデオファイル形式 | ： | MP4 |
| その他 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4GHz および 5GHz) |
| Bluetooth | ： | Bluetooth 4.1 |
| USBインターフェイス | ： | USB Type-C |
| HDMIインターフェイス | ： | HDMI-D |
| バッテリー動作時間 | ： | 約3.5時間 |
| バッテリーの種類 | ： | 着脱式充電式リチウム電池 |
| バッテリー充電時間 | ： | 満充電まで約5時間 |
| 保護等級 | ： | IP54 |
| 電源 | ： | 5V DC/2A (USB 経由での充電) |
| 落下試験 | ： | 1.2m |
| 安全性 | ： | IEC61010-1 |
| EMC | ： | EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-4, EN 61326-1 |
| 動作温度範囲 | ： | -20～50℃ |
| 保管温度範囲 | ： | -20～60℃ |
| 相対湿度 | ： | <95% ただし結露なきこと |
| 質量 | ： | 約940g |
| 寸法 | ： | 292.2×127×110.7mm |
| 三脚マウント | ： | UNC 1/4”-20 |
| 振動 | ： | 2g, IEC 60068-2-6 |
| 衝撃 | ： | 25g, IEC 6008-2-27 |

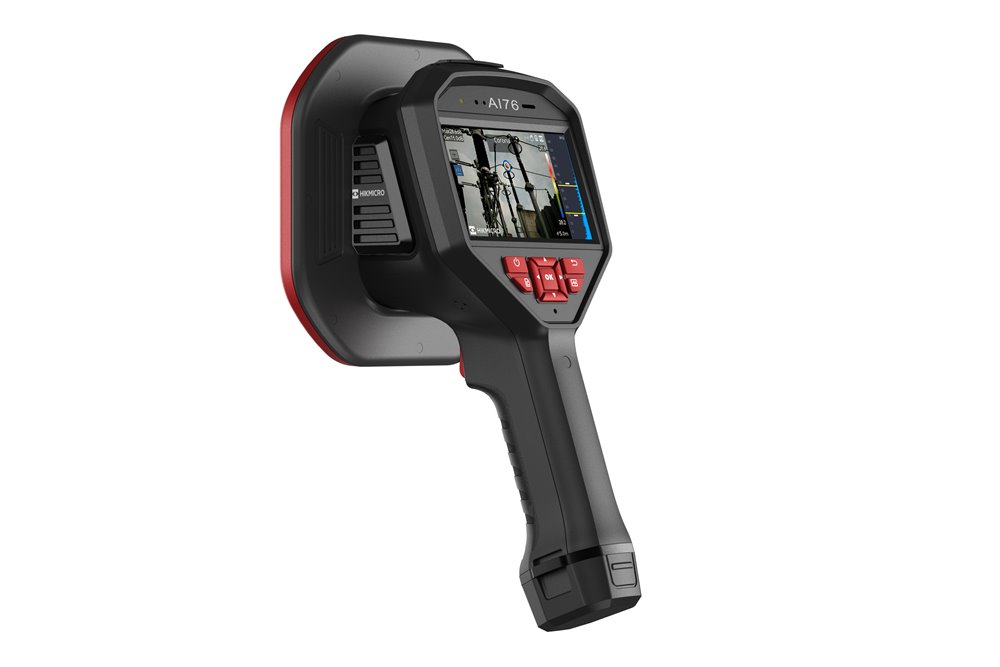

HIKMICRO AI76
| 音響カメラ | ||
| マイクロフォン数 | ： | 136 |
| 音響画像画素数 | ： | 800×480 |
| 帯域幅 | ： | 0～96kHz、調整範囲での MEMS サンプリング周波数：192kHz |
| 測定距離 | ： | 0.3～150m |
| 音響画像パレット | ： | 白黒、黒白、レインボー、フュージョン、アイアンボー、レッドブラック、レイン、ブルーレッド |
| カメラ画角 | ： | 50.2×35.4℃ |
| 音響インテンシティ表示 | ： | ピークポイント |
| 音響画像フレームレート | ： | 25fps |
| ダイナミックレンジ | ： | 下限：<-15dB、上限：>120dB |
| リーク率 | ： | >0.0047l/分 @6bar 0.5m >0.0073l/分 @5bar 1m |
| 放電検出 | ： | 自動検出 50/60Hz |
| 放電の種類 | ： | コロナ放電、粒子放電、浮遊放電、表面放電 |
| イメージディスプレイ | ||
| ディスプレイ | ： | 800×480、4.3型 LCD タッチスクリーン |
| 画面の明るさ | ： | 手動/自動 |
| デジタルズーム | ： | 1.0～16.0倍連続可変 |
| データストレージと通信 | ||
| ストレージメディア | ： | 着脱式 64GB SD カード |
| 画像ストレージ容量 | ： | 約18,000枚 |
| 注釈 | ： | ボイスノート：最大60秒 テキストノート：最大255文字 |
| ビデオストレージ容量 | ： | 60時間 |
| ビデオファイル形式 | ： | MP4 |
| その他 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4GHz および 5GHz) |
| Bluetooth | ： | Bluetooth 4.1 |
| USBインターフェイス | ： | USB Type-C |
| HDMIインターフェイス | ： | HDMI-D |
| バッテリー動作時間 | ： | 約2時間 |
| バッテリーの種類 | ： | 着脱式充電式リチウム電池 |
| バッテリー充電時間 | ： | 満充電まで約5時間 |
| 保護等級 | ： | IP54 |
| 電源 | ： | 5V DC/2A (USB 経由での充電) |
| 落下試験 | ： | 1.2m |
| 安全性 | ： | IEC61010-1 |
| EMC | ： | EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-4, EN 61326-1 |
| 動作温度範囲 | ： | -20～50℃ |
| 保管温度範囲 | ： | -20～60℃ |
| 相対湿度 | ： | <95% ただし結露なきこと |
| 質量 | ： | 約1,200g |
| 寸法 | ： | 310.4×165×117mm |
| 三脚マウント | ： | UNC 1/4”-20 |
| 振動 | ： | 2g, IEC 60068-2-6 |
| 衝撃 | ： | 25g, IEC 6008-2-27 |
