Mシリーズ
サーマルハンドヘルド
| 製品特長 | 製品仕様 |
広い面積を一度に効率よくスキャン可能な業務用本格モデルです。
Mシリーズ
ご注意
M シリーズ（M11W を除く）は、事業用途で使用するために規格、設計、製造された製品であり、一般消費者向け製品ではありません。
本シリーズ販売時には最終需要家が事業用途でご使用になることの確認書を提出していただいておりますので、ご了承ください。
※ M11W はレーザーポインターが装備されていませんので、一般消費者の方もお求めいただけます。
大型タッチスクリーン、交換式バッテリーパック、レーザーポインター※などを備えた、業務用本格モデルです。
用途に応じて、さまざまな解像度、画角のモデルをご用意しております。新たに投入された広角モデル M20W、M11W は、建築や比較的大きなスケールの問題の調査に適しており、外壁調査、雨漏り、水漏れ、断熱材、床暖房、空気侵入などの原因特定に応用できます。固定焦点で視野が広いため、広い面積を一度に効率よくスキャンできます。
※M11Wにはレーザーポインターは装備されておりません。
■高画質
0.04℃の温度差を識別できる、高感度HIKIMICRO VOx検出器（温度分解能<40mK）を採用しており、リアルタイムの正確な温度測定と同時に温度分布状況を表示します。

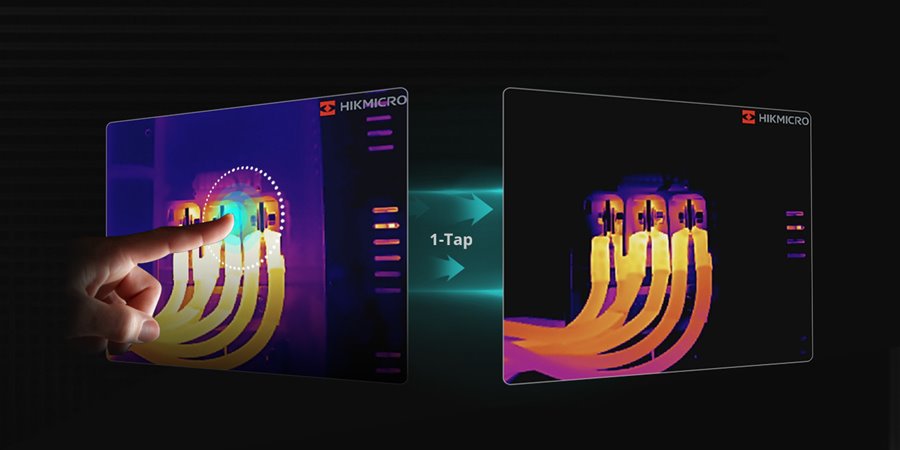

■3.5型大型タッチスクリーンと 1-タップレベル＆スパン機能
大きな液晶ディスプレイで、オンサイトで効率的な診断が可能です。また、タッチスクリーン式採用により様々な設定にすばや くアクセスできます。また、ディスプレイ上の関心領域をタップするだけでその領域に最適な温度スパンが自動的に設定され、関心領域の温度分布を詳細に観察することができます。
■動画解析
すべての温度データを含む動画データをSDカードストレージに記録し、PCソフトウェア「HIKMICRO Analyzer」で事後解析が可能です。このソフトウェアは無償で提供されています。

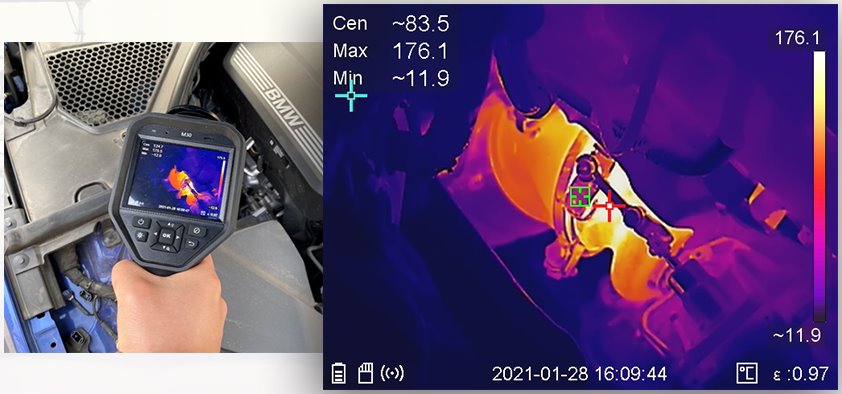

■効率的な温度測定
ディスプレイ中央部、最高温部、最低音部、任意のプリセットポイントの温度を一目で確認できます。
■交換式バッテリー
専用バッテリーパック2本と、2本同時に充電可能な専用充電器が標準で付属しています。長時間にわたる調査でも安心です。
■マニュアルフォーカスとフォーカスフリー
M30, M20, M11 にはマニュアルフォーカスレンズが搭載されており、距離にかかわらずシャープな画像で計測することができます。M20W, M11W は広角レンズの採用により、ピント調節が不要で、すばやく広範囲の温度測定が可能です。

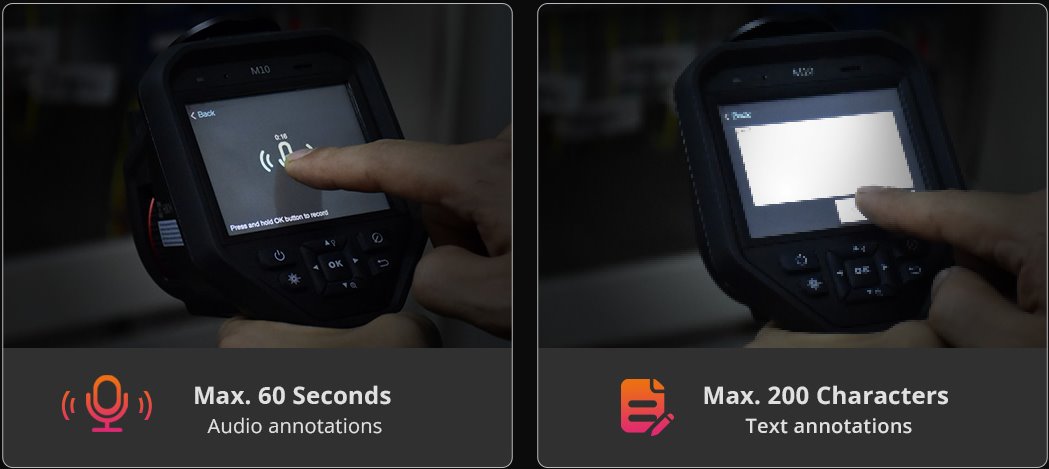

■画面キャプチャとメモ機能
調査時に気になる点があれば、画面をキャプチャして保存し、さらにその画像に最大60秒の音声または最大200文字のテキストでメモを紐づけて記録することができます。レポート作成の生産性が飛躍的に高まります。

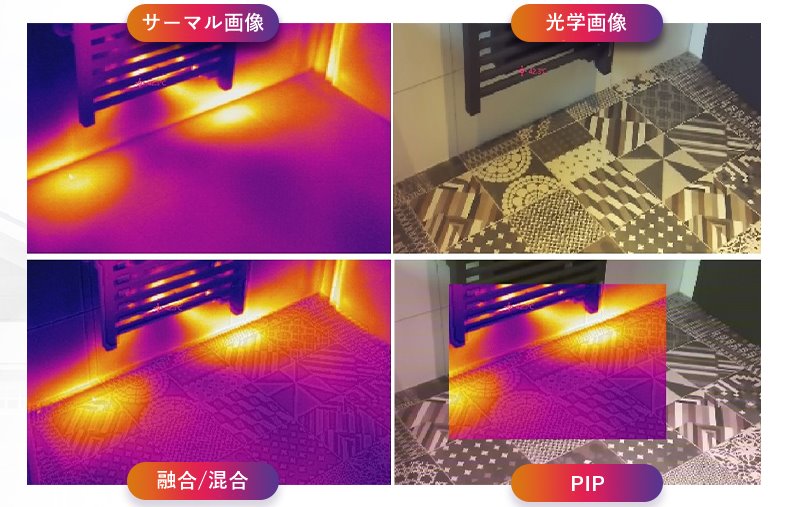

■多様な画像モード
サーマルセンサーだけでなく可視光センサーも搭載されておりますので、関心領域を正確に確認することが可能です。サーマル画像と可視光画像の組み合わせにより、5つの画像モードからお好みに合わせて選択して表示できます。新たに「混合」が追加され、サーマル画像と可視光画像の重なり具合を任意に設定できるようになりました。
■頑丈で耐久性のあるデザイン
保護等級IP54準拠の防水・防塵設計。2mの落下衝撃耐性も備え、産業用途に適しています。
■LED フラッシュライト
LEDフラッシュライトにより、薄暗い場所や暗い場所でも安全に作業できます。
■分析補助機能
17の測定ルール、7つのカラーアラームパレットが設定でき、 設定した条件に合致するとユーザーに知らせます。

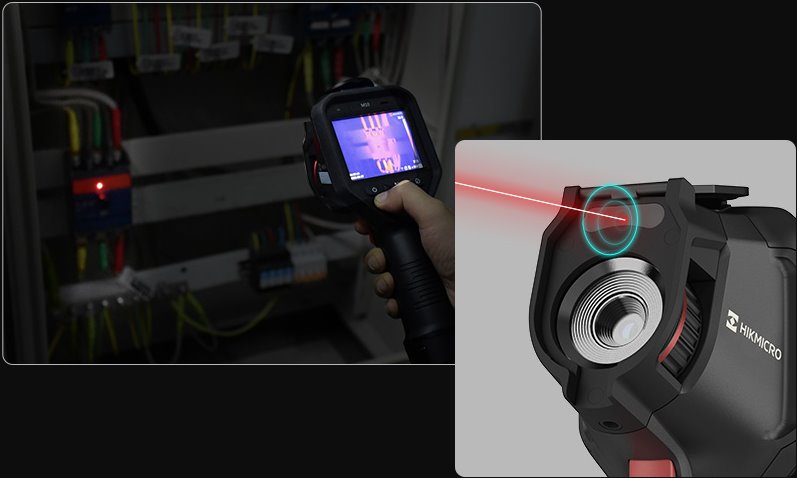

■レーザーポインター搭載
M11W を除くMシリーズ各モデルにはレーザーポインターが装備されています。ディスプレイ中央の測定スポットが対象物のどこにあたるのかを確認するのに便利です。
※ご注意
本製品から照射されるレーザー光線は、目に障害を与えたり、皮膚にやけどを負わせたり、発火を引き起こす可能性があります。レーザーが直接目に入らないようにしてください。レーザーポインター機能を有効にする前に、レーザー光源の前に人や発火性物質がないことを確認してください。レーザーは IEC60825-1:2014 規格に適合しています。
■画像やレポートを便利に共有
HIKMICRO Viewer AppをWi-Fi経由で接続し、カメラからモバイルデバイスに写真や動画を転送。現場でリアルタイムに画像の分析、共有、レポート作成が可能です。

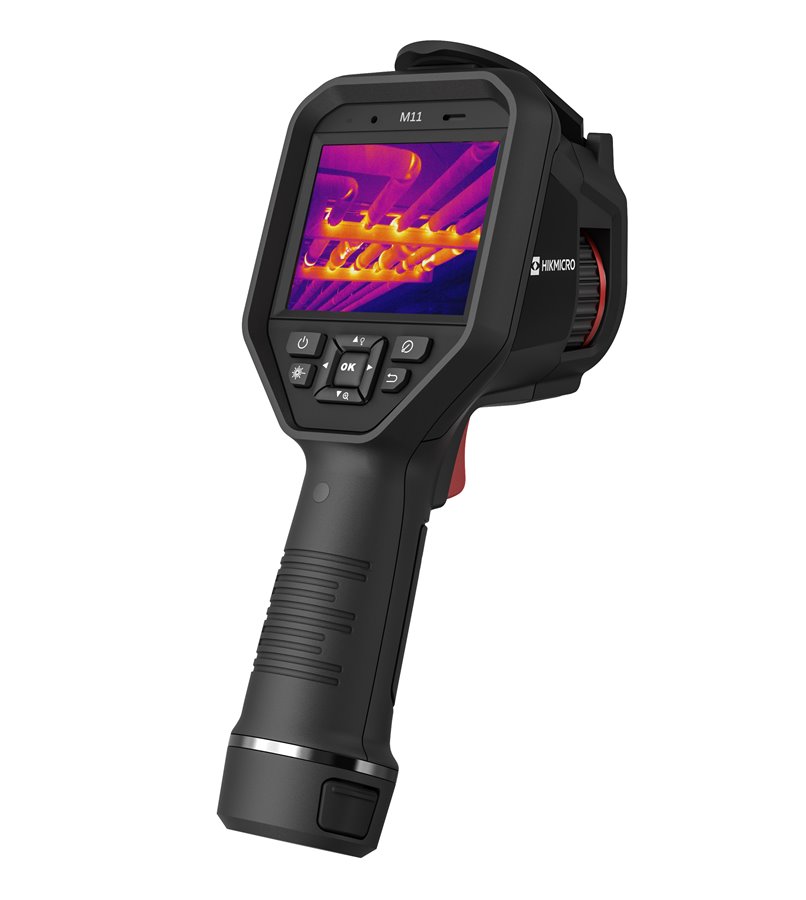

HIKMICRO M11
型番：HIK-M11JAN：4541607411753
| サーマル画像 | ||
| サーマルセンサー解像度 | ： | 192×144 (27,648 画素) |
| Super IR | ： | 192 × 144 (27,648 画素) |
| NETD (温度分解能) | ： | <40mK(@25℃, F#=1.0) |
| フレームレート | ： | 25Hz |
| ピクセルピッチ | ： | 12μm |
| スペクトル範囲 | ： | 7.5～14μm |
| 焦点距離 | ： | 6.9mm |
| F値 | ： | F1.0 |
| FOV (画角) | ： | 18.8×14.1° |
| IFOV (空間分解能) | ： | 1.74 mrad |
| 焦点調整方法 | ： | マニュアルフォーカス |
| 最短合焦距離 | ： | 0.1m |
| 可視光カメラ | ： | 3264 × 2448 (8 MP) |
| ディスプレイ | ： | 640×480、3.5 型タッチスクリーン |
| ディスプレイの明るさ | ： | マニュアル調節 |
| デジタルズーム | ： | 1.0～8.0 倍、連続可変 |
| イメージモード | ： | サーマル、可視光、融合、PIP、混合 |
| カラーパレット | ： | ホワイトホット、ブラックホット、レインボー、アイアンボー、レッドホット、フュージョン、レイン、ブルーレッド |
| フォーカスモードパレット | ： | 以上、以下、インターバル |
| カラーアラーム | ： | 高温、低温、インターバル、断熱 |
| 測定・分析 | ||
| 測定温度範囲 | ： | -20～550℃ |
| 測定精度 | ： | 最大 (±2℃, ±2%), 周囲気温 15～35℃で測定対象温度が 0℃以上のとき |
| 測定ツール | ： | センタースポット、ホットスポット、コールドスポット、ユーザー定義：10箇所、1ライン、5 四角範囲、5 丸範囲 |
| レベルスパンモード | ： | 自動、マニュアル、1タップタッチスクリーン |
| データストレージ・通信 | ||
| ストレージメディア | ： | 着脱式16GB MicroSDカード |
| 画像保存可能枚数 | ： | 約60,000枚 |
| 注釈 | ： | ボイスノート：最大60秒、テキストノート：最大200文字 |
| 動画保存可能時間 | ： | 約15時間 |
| 動画ファイル形式 | ： | MP4ビデオ |
| 全般 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4GHzおよび5GHz) |
| Bluetooth | ： | Bluetooth 4.2 |
| USBインターフェース | ： | USB Type-C |
| LEDライト | ： | あり |
| レーザーポインター | ： | クラス II、635nm、出力<1mW |
| バッテリー種類 | ： | 交換式充電式リチウムイオン電池<1mW |
| バッテリー作動時間 | ： | 約6時間 |
| バッテリー充電時間 | ： | 満充電まで約4時間 |
| 省電力モード | ： | なし |
| 保護等級 | ： | IP54 |
| 落下試験 | ： | 2m |
| 安全規格 | ： | IEC 61010-1 |
| EMC | ： | EN 50130-4, EN 55032, EN IEC 61000-3-2, EN 61000-3-3 |
| 耐振動性 | ： | 1g, IEC 60068-2-6 |
| 耐衝撃性 | ： | 15g, IEC 60068-2-27 |
| 動作温度範囲 | ： | -10～50℃ |
| 保管温度範囲 | ： | -20～70℃ |
| 相対湿度 | ： | <95%、結露なき事 |
| 質量 | ： | 約660g |
| 寸法 | ： | 244×100×104mm |
| 三脚マウント | ： | UNC1/4”-20 |

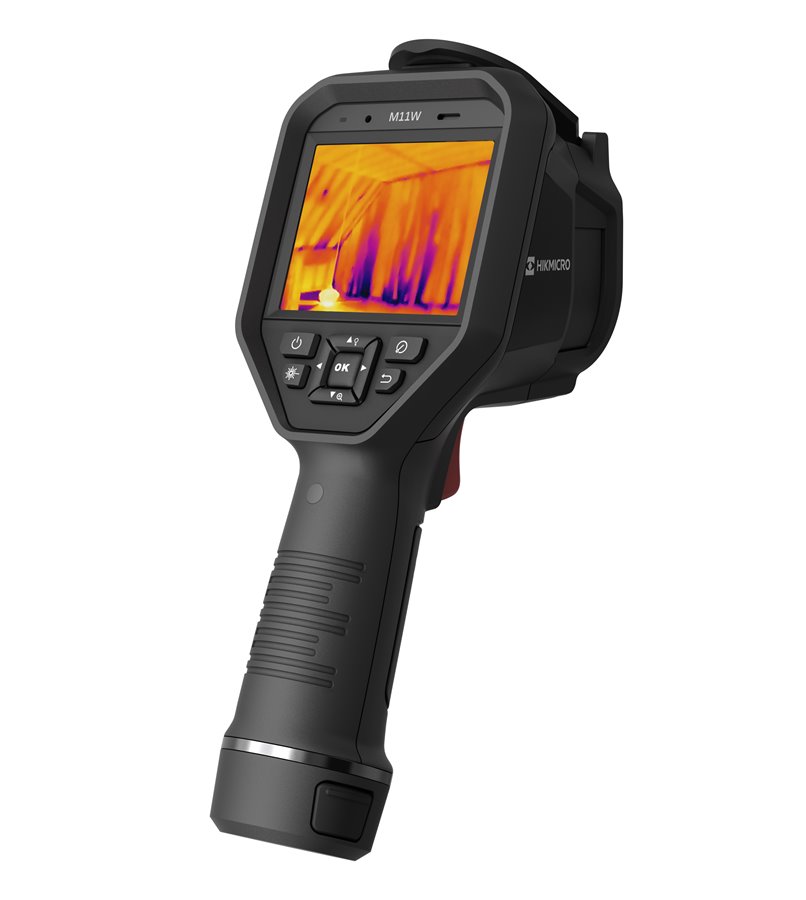

HIKMICRO M11W
型番：HIK-M11WJAN：4541607411760
※M11W は一般消費者の方もお求めいただけます。
| サーマル画像 | ||
| サーマルセンサー解像度 | ： | 192×144 (27,648画素) |
| Super IR | ： | 192×144 (27,648画素) |
| NETD (温度分解能) | ： | <40mK(@25℃, F#=1.0) |
| フレームレート | ： | 25Hz |
| ピクセルピッチ | ： | 12μm |
| スペクトル範囲 | ： | 7.5～14μm |
| 焦点距離 | ： | 3.6mm |
| F値 | ： | F1.0 |
| FOV (画角) | ： | 37.2x 27.8° |
| IFOV (空間分解能) | ： | 3.33mrad |
| 焦点調整方法 | ： | フォーカスフリー |
| 最短合焦距離 | ： | 0.5m |
| 可視光カメラ | ： | 3264×2448 (8 MP) |
| ディスプレイ | ： | 640×480、3.5型タッチスクリーン |
| ディスプレイの明るさ | ： | マニュアル調節 |
| デジタルズーム | ： | 1.0～8.0倍、連続可変 |
| イメージモード | ： | サーマル、可視光、融合、PIP、混合 |
| カラーパレット | ： | ホワイトホット、ブラックホット、レインボー、アイアンボー、レッドホット、フュージョン、レイン、ブルーレッド |
| フォーカスモードパレット | ： | 以上、以下、インターバル |
| カラーアラーム | ： | 高温、低温、インターバル、断熱 |
| 測定・分析 | ||
| 測定温度範囲 | ： | -20～550℃ |
| 測定精度 | ： | 最大 (±2℃, ±2%), 周囲気温15～35℃で測定対象温度が0℃以上のとき |
| 測定ツール | ： | センタースポット、ホットスポット、コールドスポット、ユーザー定義：10箇所、1 ライン、5 四角範囲、5 丸範囲 |
| レベルスパンモード | ： | 自動、マニュアル、1 タップタッチスクリーン |
| データストレージ・通信 | ||
| ストレージメディア | ： | 着脱式16GBMicroSD カード |
| 画像保存可能枚数 | ： | 約60,000枚 |
| 注釈 | ： | ボイスノート：最大60秒、テキストノート：最大200文字 |
| 動画保存可能時間 | ： | 約15時間 |
| 動画ファイル形式 | ： | MP4 ビデオ |
| 全般 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4 GHz および 5 GHz) |
| Bluetooth | ： | Bluetooth 4.2 |
| USBインターフェース | ： | USB Type-C |
| LEDライト | ： | あり |
| レーザーポインター | ： | なし |
| バッテリー種類 | ： | 交換式充電式リチウムイオン電池<1mW |
| バッテリー作動時間 | ： | 約6時間 |
| バッテリー充電時間 | ： | 満充電まで約4時間 |
| 省電力モード | ： | なし |
| 保護等級 | ： | IP54 |
| 落下試験 | ： | 2m |
| 安全規格 | ： | IEC 61010-1 |
| EMC | ： | EN 50130-4, EN 55032, EN IEC 61000-3-2, EN 61000-3-3 |
| 耐振動性 | ： | 1 g, IEC 60068-2-6 |
| 耐衝撃性 | ： | 15 g, IEC 60068-2-27 |
| 動作温度範囲 | ： | -10～50℃ |
| 保管温度範囲 | ： | -20～70℃ |
| 相対湿度 | ： | <95%、結露なき事 |
| 質量 | ： | 約660g |
| 寸法 | ： | 244×100×104mm |
| 三脚マウント | ： | UNC 1/4”-20 |

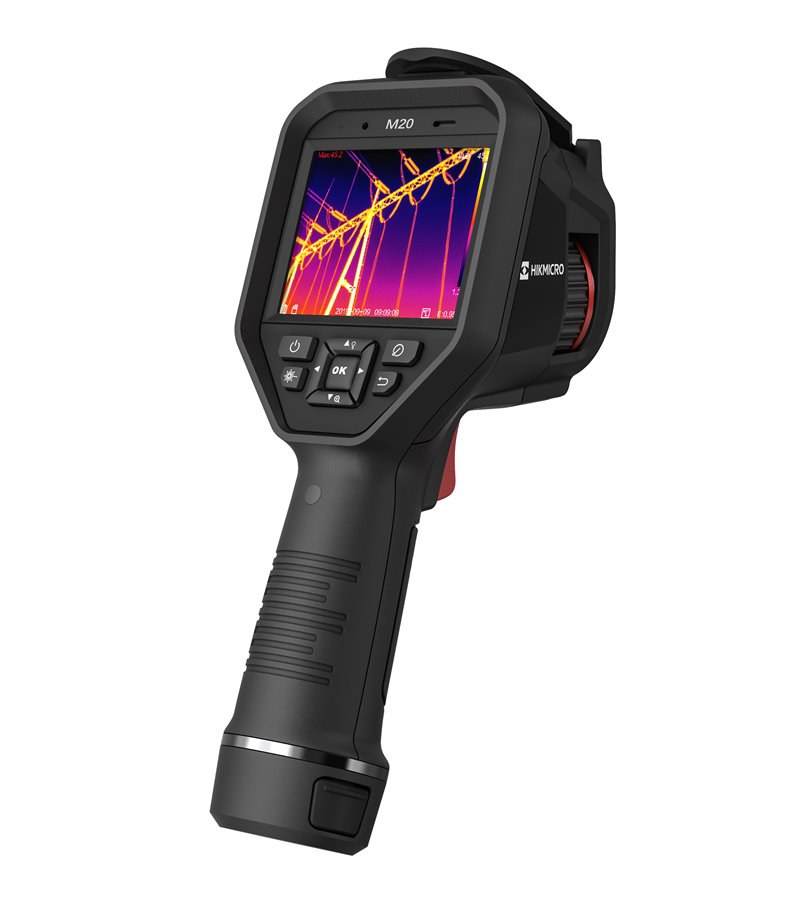

HIKMICRO M20
型番：HIK-M20JAN：4541607411777
| サーマル画像 | ||
| サーマルセンサー解像度 | ： | 256×192(49,152画素) |
| Super IR | ： | 512×384(196,608画素) |
| NETD (温度分解能) | ： | <40mK(@25℃, F#=1.0) |
| フレームレート | ： | 25Hz |
| ピクセルピッチ | ： | 12μm |
| スペクトル範囲 | ： | 7.5～14μm |
| 焦点距離 | ： | 6.9mm |
| F値 | ： | F1.0 |
| FOV (画角) | ： | 25×18.8° |
| IFOV (空間分解能) | ： | 1.74mrad |
| 焦点調整方法 | ： | マニュアルフォーカス |
| 最短合焦距離 | ： | 0.1m |
| 可視光カメラ | ： | 3264×2448 (8 MP) |
| ディスプレイ | ： | 640×480、3.5型タッチスクリーン |
| ディスプレイの明るさ | ： | マニュアル調節 |
| デジタルズーム | ： | 1.0～8.0倍、連続可変 |
| イメージモード | ： | サーマル、可視光、融合、PIP、混合 |
| カラーパレット | ： | ホワイトホット、ブラックホット、レインボー、アイアンボー、レッドホット、フュージョン、レイン、ブルーレッド |
| フォーカスモードパレット | ： | 以上、以下、インターバル |
| カラーアラーム | ： | 高温、低温、インターバル、断熱 |
| 測定・分析 | ||
| 測定温度範囲 | ： | -20～550℃ |
| 測定精度 | ： | 最大 (±2℃, ±2%), 周囲気温15～35℃で測定対象温度が0℃以上のとき |
| 測定ツール | ： | センタースポット、ホットスポット、コールドスポット、ユーザー定義：10箇所、1 ライン、5 四角範囲、5 丸範囲 |
| レベルスパンモード | ： | 自動、マニュアル、1タップタッチスクリーン |
| データストレージ・通信 | ||
| ストレージメディア | ： | 着脱式16GB MicroSDカード |
| 画像保存可能枚数 | ： | 約60,000枚 |
| 注釈 | ： | ボイスノート：最大60秒、テキストノート：最大200文字 |
| 動画保存可能時間 | ： | 約15時間 |
| 動画ファイル形式 | ： | MP4 ビデオ |
| 全般 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4 GHz および 5 GHz) |
| Bluetooth | ： | Bluetooth 4.2 |
| USBインターフェース | ： | USB Type-C |
| LEDライト | ： | あり |
| レーザーポインター | ： | クラス II、635nm、出力<1mW |
| バッテリー種類 | ： | 交換式充電式リチウムイオン電池<1mW |
| バッテリー作動時間 | ： | 約6時間 |
| バッテリー充電時間 | ： | 満充電まで約4時間 |
| 省電力モード | ： | なし |
| 保護等級 | ： | IP54 |
| 落下試験 | ： | 2m |
| 安全規格 | ： | IEC 61010-1 |
| EMC | ： | EN 50130-4, EN 55032, EN IEC 61000-3-2, EN 61000-3-3 |
| 耐振動性 | ： | 1g, IEC 60068-2-6 |
| 耐衝撃性 | ： | 15g, IEC 60068-2-27 |
| 動作温度範囲 | ： | -10～50℃ |
| 保管温度範囲 | ： | -20～70℃ |
| 相対湿度 | ： | <95%、結露なき事 |
| 質量 | ： | 約660g |
| 寸法 | ： | 244×100×104mm |
| 三脚マウント | ： | UNC 1/4”-20 |

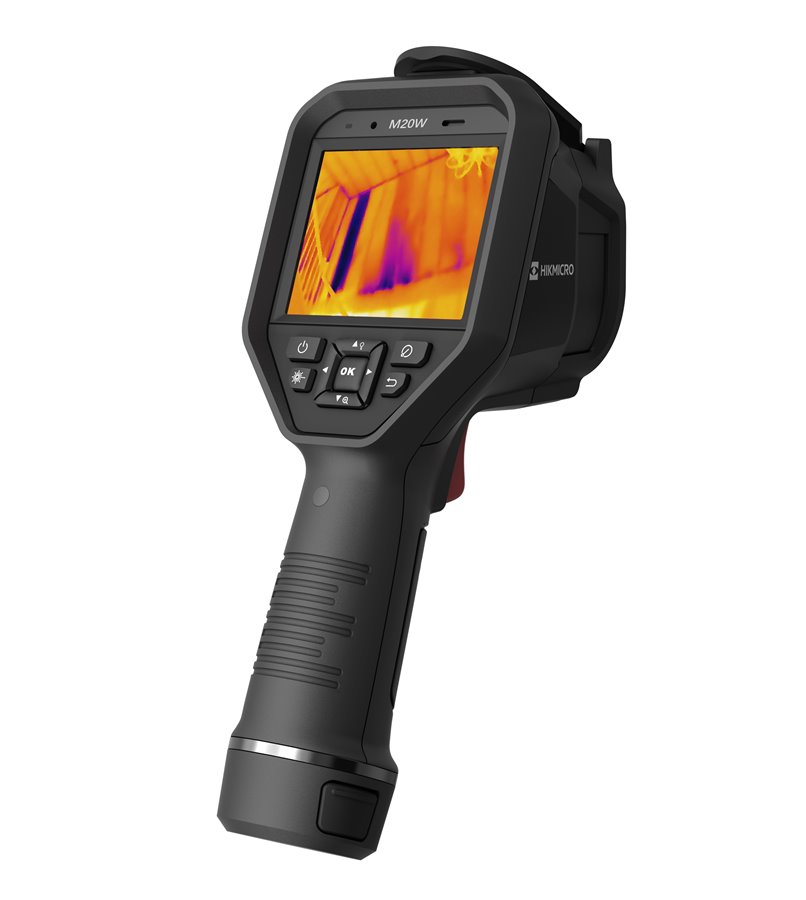

HIKMICRO M20W
型番：HIK-M20WJAN：4541607411784
| サーマル画像 | ||
| サーマルセンサー解像度 | ： | 256×192(49,152画素) |
| Super IR | ： | 512×384(196,608画素) |
| NETD (温度分解能) | ： | <40mK(@25℃, F#=1.0) |
| フレームレート | ： | 25Hz |
| ピクセルピッチ | ： | 12μm |
| スペクトル範囲 | ： | 7.5～14μm |
| 焦点距離 | ： | 3.6mm |
| F値 | ： | F1.0 |
| FOV (画角) | ： | 50×37.2° |
| IFOV (空間分解能) | ： | 3.33mrad |
| 焦点調整方法 | ： | フォーカスフリー |
| 最短合焦距離 | ： | 0.5m |
| 可視光カメラ | ： | 3264×2448 (8 MP) |
| ディスプレイ | ： | 640×480、3.5型タッチスクリーン |
| ディスプレイの明るさ | ： | マニュアル調節 |
| デジタルズーム | ： | 1.0～8.0倍、連続可変 |
| イメージモード | ： | サーマル、可視光、融合、PIP、混合 |
| カラーパレット | ： | ホワイトホット、ブラックホット、レインボー、アイアンボー、レッドホット、フュージョン、レイン、ブルーレッド |
| フォーカスモードパレット | ： | 以上、以下、インターバル |
| カラーアラーム | ： | 高温、低温、インターバル、断熱 |
| 測定・分析 | ||
| 測定温度範囲 | ： | -20～550℃ |
| 測定精度 | ： | 最大 (±2℃, ±2%), 周囲気温15～35℃で測定対象温度が0℃以上のとき |
| 測定ツール | ： | センタースポット、ホットスポット、コールドスポット、ユーザー定義：10箇所、1ライン、5 四角範囲、5 丸範囲 |
| レベルスパンモード | ： | 自動、マニュアル、1 タップタッチスクリーン |
| データストレージ・通信 | ||
| ストレージメディア | ： | 着脱式16GB MicroSDカード |
| 画像保存可能枚数 | ： | 約60,000枚 |
| 注釈 | ： | ボイスノート：最大60秒、テキストノート：最大200文字 |
| 動画保存可能時間 | ： | 約15時間 |
| 動画ファイル形式 | ： | MP4 ビデオ |
| 全般 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4GHz および 5GHz) |
| Bluetooth | ： | Bluetooth 4.2 |
| USBインターフェース | ： | USB Type-C |
| LEDライト | ： | あり |
| レーザーポインター | ： | クラス II、635nm、出力<1mW |
| バッテリー種類 | ： | 交換式充電式リチウムイオン電池<1mW |
| バッテリー作動時間 | ： | 約6時間 |
| バッテリー充電時間 | ： | 満充電まで約4時間 |
| 省電力モード | ： | なし |
| 保護等級 | ： | IP54 |
| 落下試験 | ： | 2m |
| 安全規格 | ： | IEC 61010-1 |
| EMC | ： | EN 50130-4, EN 55032, EN IEC 61000-3-2, EN 61000-3-3 |
| 耐振動性 | ： | 1g, IEC 60068-2-6 |
| 耐衝撃性 | ： | 15g, IEC 60068-2-27 |
| 動作温度範囲 | ： | -10～50℃ |
| 保管温度範囲 | ： | -20～70℃ |
| 相対湿度 | ： | <95%、結露なき事 |
| 質量 | ： | 約660g |
| 寸法 | ： | 244×100×104mm |
| 三脚マウント | ： | UNC 1/4”-20 |

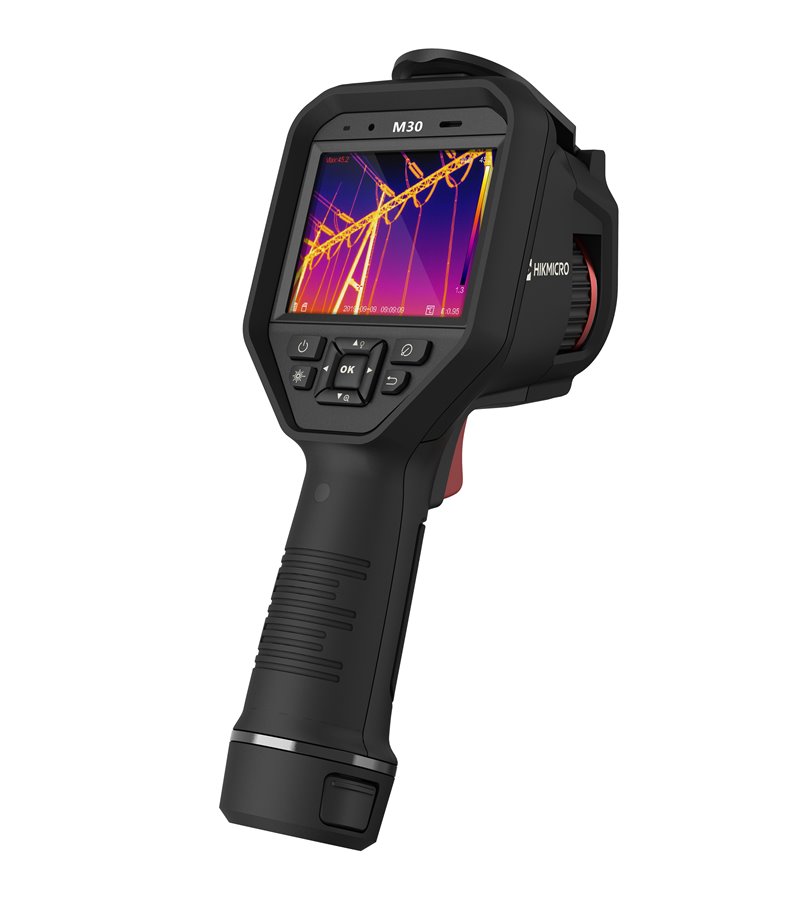

HIKMICRO M30
型番：HIK-M30JAN：4541607411791
| サーマル画像 | ||
| サーマルセンサー解像度 | ： | 384×288(110,592画素) |
| Super IR | ： | 768×576(442,368画素) |
| NETD (温度分解能) | ： | <40mK(@25℃, F#=1.0) |
| フレームレート | ： | 25Hz |
| ピクセルピッチ | ： | 17μm |
| スペクトル範囲 | ： | 7.5～14μm |
| 焦点距離 | ： | 9.7mm |
| F値 | ： | F1.0 |
| FOV (画角) | ： | 37.5×28.5° |
| IFOV (空間分解能) | ： | 1.75mrad |
| 焦点調整方法 | ： | マニュアルフォーカス |
| 最短合焦距離 | ： | 0.2m |
| 可視光カメラ | ： | 3264×2448 (8MP) |
| ディスプレイ | ： | 640×480、3.5型タッチスクリーン |
| ディスプレイの明るさ | ： | マニュアル調節 |
| デジタルズーム | ： | 1.0～8.0倍、連続可変 |
| イメージモード | ： | サーマル、可視光、融合、PIP、混合 |
| カラーパレット | ： | ホワイトホット、ブラックホット、レインボー、アイアンボー、レッドホット、フュージョン、レイン、ブルーレッド |
| フォーカスモードパレット | ： | 以上、以下、インターバル |
| カラーアラーム | ： | 高温、低温、インターバル、断熱 |
| 測定・分析 | ||
| 測定温度範囲 | ： | -20～550℃ |
| 測定精度 | ： | 最大 (±2℃, ±2%), 周囲気温15～35℃で測定対象温度が0℃以上のとき |
| 測定ツール | ： | センタースポット、ホットスポット、コールドスポット、ユーザー定義：10箇所、1ライン、5 四角範囲、5 丸範囲 |
| レベルスパンモード | ： | 自動、マニュアル、1タップタッチスクリーン |
| データストレージ・通信 | ||
| ストレージメディア | ： | 着脱式64GB MicroSDカード |
| 画像保存可能枚数 | ： | 約100,000枚 |
| 注釈 | ： | ボイスノート：最大60秒、テキストノート：最大200文字 |
| 動画保存可能時間 | ： | 約54時間 |
| 動画ファイル形式 | ： | MP4ビデオとRadiometricビデオ |
| 全般 | ||
| Wi-Fi | ： | 802.11 b/g/n (2.4GHz および 5GHz) |
| Bluetooth | ： | Bluetooth 4.2 |
| USBインターフェース | ： | USB Type-C |
| LEDライト | ： | あり |
| レーザーポインター | ： | クラス II、635nm、出力<1mW |
| バッテリー種類 | ： | 交換式充電式リチウムイオン電池<1mW |
| バッテリー作動時間 | ： | 約4時間 |
| バッテリー充電時間 | ： | 満充電まで約4時間 |
| 省電力モード | ： | あり |
| 保護等級 | ： | IP54 |
| 落下試験 | ： | 2m |
| 安全規格 | ： | IEC 61010-1 |
| EMC | ： | EN 50130-4, EN 55032, EN IEC 61000-3-2, EN 61000-3-3 |
| 耐振動性 | ： | 1g, IEC 60068-2-6 |
| 耐衝撃性 | ： | 15g, IEC 60068-2-27 |
| 動作温度範囲 | ： | -10～50℃ |
| 保管温度範囲 | ： | -20～60℃ |
| 相対湿度 | ： | <95%、結露なき事 |
| 質量 | ： | 約660g |
| 寸法 | ： | 244×100×104mm |
| 三脚マウント | ： | UNC 1/4”-20 |
